Welke lampfitting heb ik? Overzicht van veelvoorkomende lampfittingen

Bij het vervangen van een lamp wordt vaak gekeken naar de vorm, het wattage of de lichtkleur. Toch is de fitting minstens zo belangrijk. De fitting bepaalt namelijk of een lamp mechanisch en elektrisch in het armatuur past.

Veel mensen kennen vooral de E27 fitting, ook wel grote fitting genoemd, en de E14 fitting, vaak kleine fitting genoemd. Maar er bestaan veel meer soorten lampfittingen. Vooral bij spots, designlampen, meubelverlichting, spiegelverlichting en TL-buizen kom je regelmatig andere aansluitingen tegen.

Wat is een lampfitting?

De lampfitting is het aansluitpunt waarmee de lamp contact maakt met het armatuur. Dit kan een schroeffitting zijn, zoals E27 of E14, maar ook een steekfitting, draaifitting, bajonetfitting of speciale fitting voor TL-buizen en lijnlampen.

Bij het kiezen van een vervangende lamp is het daarom belangrijk om te letten op:

de fitting of lampvoet
de afmetingen van de lamp
de spanning, bijvoorbeeld 12V of 230V
de vorm van de lamp
de toepassing in het armatuur

Overzicht veelvoorkomende lampfittingen

Fitting	Spanning	Veelgebruikte toepassingen
E27	230V	Plafondlampen, vloerlampen, algemene verlichting
E14	230V	Kroonluchters, schemerlampen, decoratieve verlichting
GU10	230V	LED spots, railspots, inbouwspots
GU5.3 / MR16	12V	Halogeenspots, campers, laagspanningsverlichting
G9	230V	Designlampen, wandlampen, compacte armaturen
G4	12V	Meubelverlichting, vitrines, campers
GX53	230V	Kasten, lage plafonds, meubels
G13	230V	T8 TL-buizen, werkplaatsen, magazijnen
G5	230V	T5 TL-buizen, kantoren, vitrines
R7s	230V	Bouwlampen, uplighters, schijnwerpers

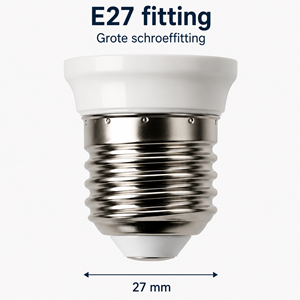

E27 fitting: grote schroeffitting

De E27 fitting is één van de meest gebruikte lampfittingen. Deze wordt vaak de grote fitting genoemd. De “E” staat voor Edison-schroefdraad en het getal 27 verwijst naar de diameter van ongeveer 27 millimeter.

E27 lampen worden veel gebruikt in plafondlampen, tafellampen, vloerlampen, buitenlampen en algemene armaturen.

Deze fitting komt voor bij veel soorten LED lampen, zoals:

standaard LED lampen
filament lampen
smart lampen
grote globe lampen
industriele LED lampen

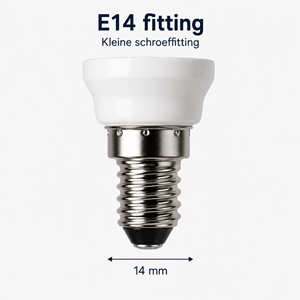

E14 fitting: kleine schroeffitting

De E14 fitting lijkt op de E27 fitting, maar is kleiner. Deze fitting wordt daarom vaak kleine fitting genoemd. Het getal 14 verwijst naar een diameter van ongeveer 14 millimeter.

E14 lampen komen vaak voor in kroonluchters, wandlampen, schemerlampen, koelkastlampen en decoratieve armaturen.

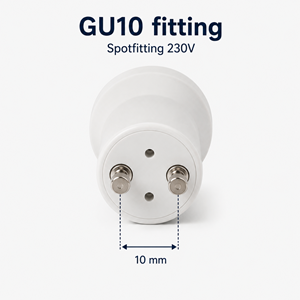

GU10 fitting: veelgebruikte spotfitting

De GU10 fitting wordt veel gebruikt bij LED spots op 230V. Deze fitting heeft twee korte pootjes met verdikte uiteinden. De lamp wordt in het armatuur geplaatst en daarna een klein stukje gedraaid om vast te klikken.

GU10 spots worden vaak gebruikt in plafonds, inbouwspots, opbouwspots en railverlichting.

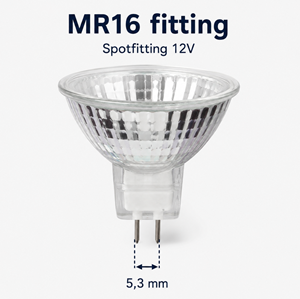

GU5.3 / MR16 fitting: 12V spotfitting

De GU5.3 fitting, vaak ook MR16 genoemd, lijkt qua vorm op GU10 maar werkt meestal op 12V.

GU5.3 spots worden veel gebruikt in oudere halogeenspots, campers en laagspanningsverlichting.

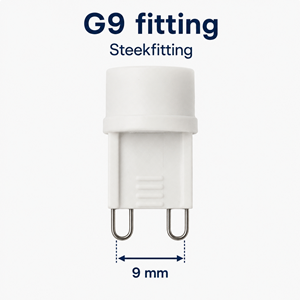

G9 fitting: compacte steeklamp

De G9 fitting is een kleine steekfitting met twee lusvormige contactpennen.

Je ziet G9 lampen veel in designarmaturen, wandlampen en compacte armaturen.

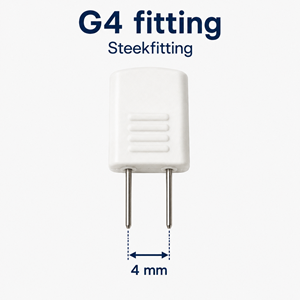

G4 fitting: kleine 12V steeklamp

De G4 fitting is een kleine steekfitting met twee dunne pinnetjes en werkt meestal op 12V.

G4 lampen worden veel gebruikt in meubelverlichting, vitrines en campers.

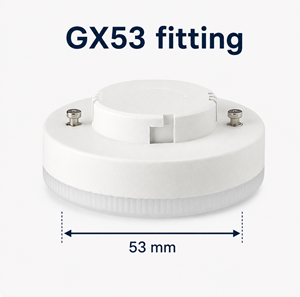

GX53 fitting: platte lampfitting

De GX53 fitting wordt gebruikt voor platte, ronde lampen met een lage bouwhoogte.

GX53 lampen worden vaak toegepast in kasten, meubels en lage plafonds.

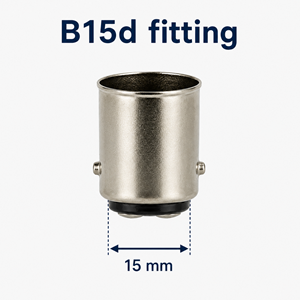

B15d / BA15d fitting: bajonetfitting

De B15d fitting is een bajonetfitting waarbij de lamp met een draaiende beweging wordt vastgezet.

Deze fitting komt nog regelmatig voor in oudere armaturen, campers en machines.

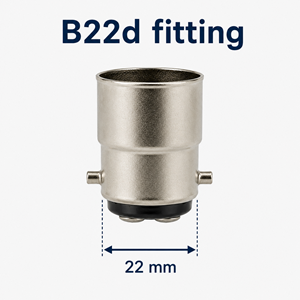

B22d / BA22d fitting: grotere bajonetfitting

De B22d fitting werkt volgens hetzelfde principe als B15d maar is groter uitgevoerd.

Deze fitting wordt nog gebruikt in oudere armaturen en internationale toepassingen.

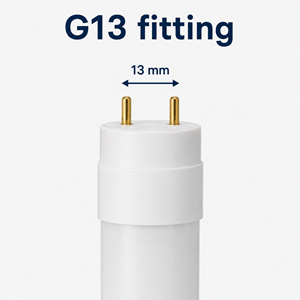

G13 fitting: fitting voor T8 TL-buizen

De G13 fitting wordt gebruikt bij T8 TL-buizen.

Bij LED T8 buizen is het belangrijk om te controleren of de buis geschikt is voor het bestaande armatuur.

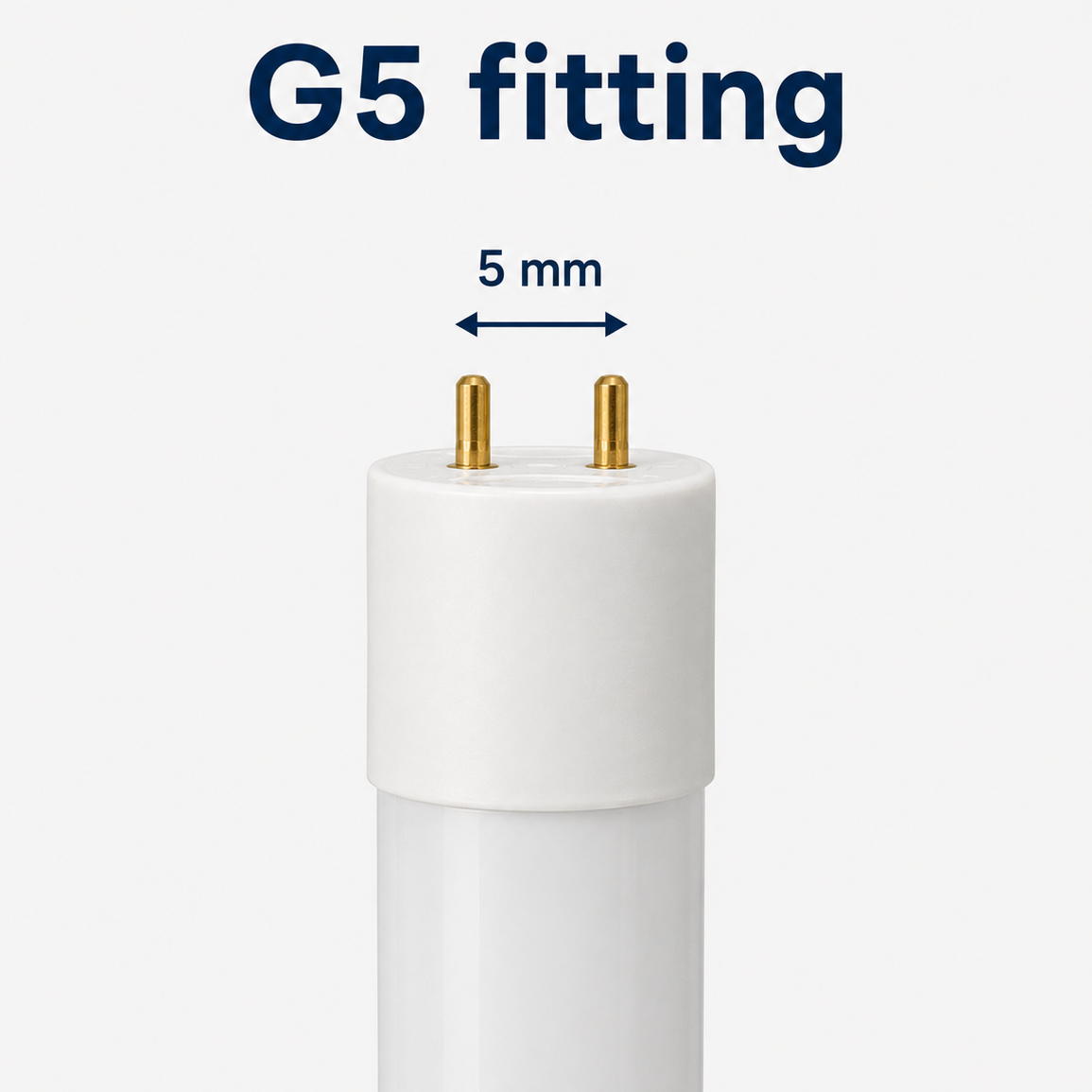

G5 fitting: fitting voor T5 TL-buizen

De G5 fitting wordt gebruikt bij T5 TL-buizen.

T5 buizen zijn dunner dan T8 buizen en worden vaak gebruikt in compacte armaturen.

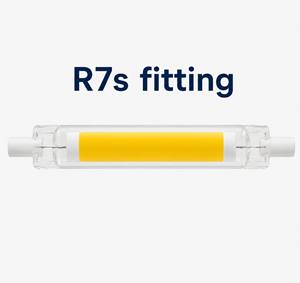

R7s fitting: staaflamp voor uplighters en schijnwerpers

De R7s fitting wordt gebruikt bij staaflampen die vaak horizontaal in een armatuur geplaatst worden.

R7s lampen komen veel voor in bouwlampen, uplighters en schijnwerpers.

S14s fitting: lijnlamp met twee aansluitpunten

De S14s fitting wordt gebruikt bij lijnlampen waarbij aan beide uiteinden een aansluiting zit.

S14s lijnlampen worden vaak gebruikt bij spiegelverlichting en decoratieve wandarmaturen.

S14d fitting: lijnlamp met centrale aansluiting

De S14d fitting lijkt qua toepassing op S14s, maar heeft één centrale fitting in het midden van de lamp.

S14d wordt gebruikt bij spiegelverlichting en decoratieve lijnlampen.

Veelgemaakte fout: alleen naar de vorm kijken

Een veelgemaakte fout is dat er alleen naar de vorm van de lamp wordt gekeken. Sommige lampen lijken sterk op elkaar, maar hebben toch een andere fitting, spanning of afmeting.

Vooral bij spots is dit belangrijk. Een GU10 spot lijkt bijvoorbeeld qua vorm soms op een GU5.3 / MR16 spot, maar de aansluiting en spanning zijn anders.

Conclusie

Er bestaan veel meer lampfittingen dan alleen E14 en E27. Welke fitting je nodig hebt, hangt af van het armatuur, de toepassing, de spanning en de vorm van de lamp.

Controleer daarom bij het vervangen van een lamp altijd de fitting, de afmetingen en de elektrische eigenschappen. Zo voorkom je dat je een lamp bestelt die niet past of niet goed werkt in het bestaande armatuur.
