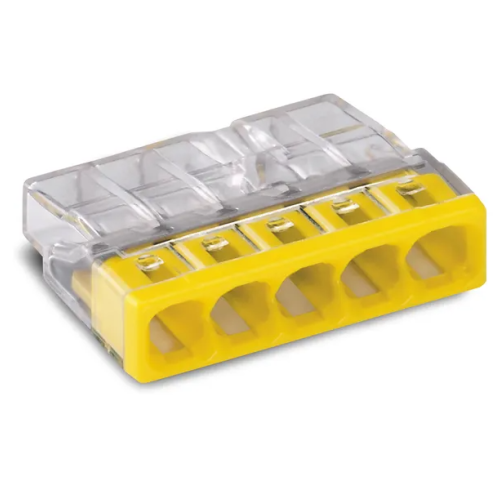

Wago 2273-205 insteekverbindingsklem 5-voudig 0.5 tot 2.5mm² voor massieve geleiders
WAGO insteekverbindingsklem uit de 2273-serie voor het verbinden van maximaal vijf massieve geleiders. Deze compacte lasklem maakt gebruik van PUSH WIRE technologie en is bedoeld voor vaste installaties in opbouw- en inbouwdozen.
- 5-voudige insteekverbindingsklem
- Geschikt voor massieve geleiders van 0,5 tot 2,5 mm²
- PUSH WIRE aansluiting zonder gereedschap
- Maximale spanning 450 V en stroom tot 24 A
- Transparante behuizing met gele afdekking voor visuele controle
- Koop 25 voor € 0,41 ( € 0,34 excl. btw ) per stuk en bespaar 9%
- Koop 100 voor € 0,37 ( € 0,31 excl. btw ) per stuk en bespaar 18%
| Fabrikant | Wago |
|---|---|
| EAN | 4050821027874 |
| ip | IP20 |
| Korte code | 89554 |
Deze WAGO insteekverbindingsklem uit de 2273-serie is ontworpen voor een storingsvrije en duurzame elektrische installatie. De klem is voorzien van vijf aansluitposities en is geschikt voor massieve geleiders binnen vaste installaties in woningen en utiliteit.
Door toepassing van de PUSH WIRE technologie kan de massieve geleider direct in de klem worden gestoken. De veerklem maakt gebruik van de buigstijfheid van de geleider om een betrouwbare en blijvende contactdruk te realiseren, zonder gebruik van schroeven of hendels.
Aansluittechniek
- PUSH WIRE insteekaansluiting
- Ontworpen voor massieve geleiders
- Snelle montage zonder gereedschap
- Losnemen door de klem draaiend van de geleider te trekken
Geleiders en doorsneden
- Massieve koperen geleiders: 0,5 tot 2,5 mm²
- Massieve aluminium geleiders mogelijk in combinatie met WAGO Alu-Plus contactpasta
- Aangepaste stroomwaarden bij aluminium geleiders in verband met lager geleidingsvermogen
- Benodigde afstriplengte: 11 mm
Elektrische eigenschappen
- Toegekende spanning volgens IEC/EN 60998 tot 450 V
- Toegekende stroom tot 24 A
- Toegekende stootspanning 4 kV
- Overspanningscategorie III
Afmetingen en materiaal
- Breedte: 22 mm
- Hoogte: 5,8 mm
- Diepte: 16,7 mm
- Behuizing: polycarbonaat (PC)
- Behuizingskleur: transparant
- Afdekkingskleur: geel
- Contactmateriaal: elektrolytkoper met vertind contactoppervlak
Omgevingscondities
- Maximale omgevingstemperatuur tijdens gebruik: 60 °C
- Continue bedrijfstemperatuur tot 105 °C
- T-markering conform EN 60998: T60
Toepassingen
- Aansluiten van meerdere massieve geleiders in lasdozen
- Verdeling van verlichtingsgroepen in centraaldozen
- Vaste elektrische installaties in woningen en utiliteit
- Situaties waar compacte afmetingen en overzichtelijke bedrading gewenst zijn
Veiligheid en installatie
- Uitsluitend te gebruiken door een gekwalificeerd elektromonteur
- Niet werken onder spanning
- Geleiders volledig tot de aanslag invoeren
- Afstriplengte visueel controleren via het zichtvenster
- Nationale normen en installatievoorschriften in acht nemen
Omschrijving
Deze WAGO insteekverbindingsklem uit de 2273-serie is ontworpen voor een storingsvrije en duurzame elektrische installatie. De klem is voorzien van vijf aansluitposities en is geschikt voor massieve geleiders binnen vaste installaties in woningen en utiliteit.
Door toepassing van de PUSH WIRE technologie kan de massieve geleider direct in de klem worden gestoken. De veerklem maakt gebruik van de buigstijfheid van de geleider om een betrouwbare en blijvende contactdruk te realiseren, zonder gebruik van schroeven of hendels.
Aansluittechniek
- PUSH WIRE insteekaansluiting
- Ontworpen voor massieve geleiders
- Snelle montage zonder gereedschap
- Losnemen door de klem draaiend van de geleider te trekken
Geleiders en doorsneden
- Massieve koperen geleiders: 0,5 tot 2,5 mm²
- Massieve aluminium geleiders mogelijk in combinatie met WAGO Alu-Plus contactpasta
- Aangepaste stroomwaarden bij aluminium geleiders in verband met lager geleidingsvermogen
- Benodigde afstriplengte: 11 mm
Elektrische eigenschappen
- Toegekende spanning volgens IEC/EN 60998 tot 450 V
- Toegekende stroom tot 24 A
- Toegekende stootspanning 4 kV
- Overspanningscategorie III
Afmetingen en materiaal
- Breedte: 22 mm
- Hoogte: 5,8 mm
- Diepte: 16,7 mm
- Behuizing: polycarbonaat (PC)
- Behuizingskleur: transparant
- Afdekkingskleur: geel
- Contactmateriaal: elektrolytkoper met vertind contactoppervlak
Omgevingscondities
- Maximale omgevingstemperatuur tijdens gebruik: 60 °C
- Continue bedrijfstemperatuur tot 105 °C
- T-markering conform EN 60998: T60
Toepassingen
- Aansluiten van meerdere massieve geleiders in lasdozen
- Verdeling van verlichtingsgroepen in centraaldozen
- Vaste elektrische installaties in woningen en utiliteit
- Situaties waar compacte afmetingen en overzichtelijke bedrading gewenst zijn
Veiligheid en installatie
- Uitsluitend te gebruiken door een gekwalificeerd elektromonteur
- Niet werken onder spanning
- Geleiders volledig tot de aanslag invoeren
- Afstriplengte visueel controleren via het zichtvenster
- Nationale normen en installatievoorschriften in acht nemen
