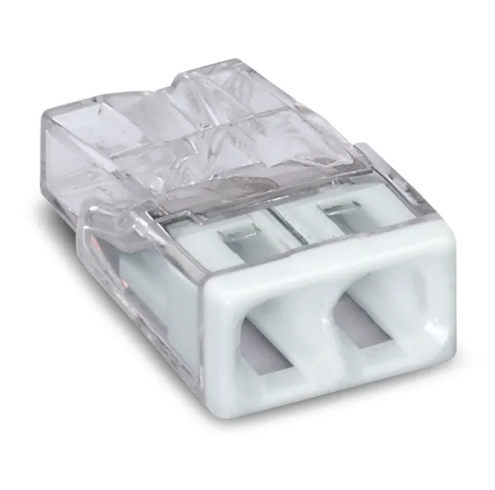

Deze WAGO insteekverbindingsklem uit de 2273-serie is ontwikkeld voor vaste elektrische installaties waar betrouwbaarheid, snelheid en compacte afmetingen belangrijk zijn. De klem is geschikt voor het verbinden van twee massieve geleiders en wordt veel toegepast in lasdozen, centraaldozen en andere installaties binnen gebouwen.

Dankzij de PUSH WIRE technologie kan een massieve geleider direct in de klem worden gestoken na het afstrippen. De interne veer zorgt automatisch voor een blijvend betrouwbaar contact, zonder dat schroeven of hendels nodig zijn.

Aansluittechniek

• PUSH WIRE insteekaansluiting
• Alleen geschikt voor massieve geleiders
• Geleider eenvoudig insteken zonder gereedschap
• Losnemen door de klem voorzichtig draaiend van de geleider te trekken

Geleiders en doorsneden

• Massieve koperen geleiders: 0,5 tot 2,5 mm²
• Massieve aluminium geleiders mogelijk in combinatie met WAGO Alu-Plus contactpasta
• Afstriplengte: 11 mm

Elektrische eigenschappen

• Toegekende spanning volgens IEC/EN 60998 tot 450 V
• Toegekende stroom tot 24 A
• Toegekende stootspanning 4 kV
• Overspanningscategorie III

Afmetingen en materiaal

• Breedte: 10 mm
• Hoogte: 5,8 mm
• Diepte: 16,7 mm
• Behuizing: polycarbonaat (PC)
• Behuizingskleur: transparant
• Afdekkingskleur: wit
• Contactoppervlak: vertind koper

Omgevingscondities

• Maximale omgevingstemperatuur tijdens gebruik: 60 °C
• Continue bedrijfstemperatuur tot 105 °C
• T-markering conform EN 60998: T60

Toepassingen

• Aansluiten van massieve geleiders in lasdozen
• Installaties in opbouw- en inbouwdozen
• Verdeling van verlichtingsgroepen
• Vaste elektrische installaties in woningen en utiliteit

Veiligheid en installatie

• Uitsluitend gebruiken door een gekwalificeerd elektromonteur
• Niet werken onder spanning
• Geleiders volledig tot de aanslag invoeren
• Correcte afstriplengte visueel controleren via het zichtvenster
• Nationale normen en installatievoorschriften in acht nemen
