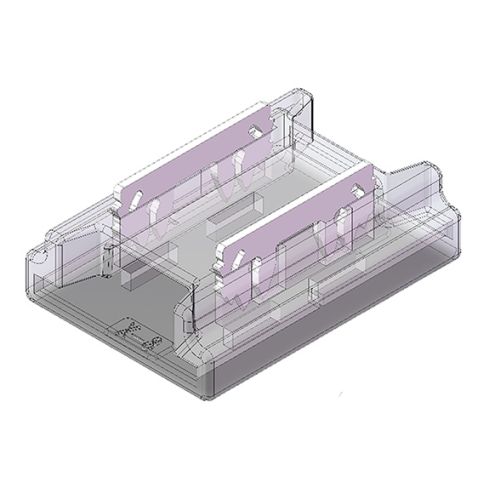

Rechte connector voor 8mm COB LEDstrip

Met deze rechte LEDstrip connector kunnen twee enkelkleurige LEDstrips direct met elkaar worden verbonden. De connector is bedoeld voor single color COB LEDstrips tot 8mm breed en maakt een nette verlenging mogelijk zonder dat de strips aan elkaar hoeven te worden gesoldeerd.

Dit type connector wordt ook wel een strip-to-strip connector genoemd. De uiteinden van beide LEDstrips worden in de connector geplaatst, waarna de elektrische verbinding via de interne contacten tot stand komt.

Voor 8mm single color LEDstrips

Deze uitvoering is geschikt voor enkelkleurige LEDstrips met twee elektrische contacten. Controleer vóór bestelling altijd de breedte van de printplaat van de LEDstrip. De maximale ondersteunde breedte is 8mm.

De connector is niet bedoeld voor meerkanaals LEDstrips zoals RGB, RGBW of CCT-strips met meerdere aansluitcontacten.

LEDstrip verlengen zonder solderen

De connector is vooral praktisch wanneer twee stukken LEDstrip in één rechte lijn met elkaar verbonden moeten worden. Hierdoor kan een bestaande strip worden verlengd of kunnen afzonderlijk geknipte delen opnieuw met elkaar worden gekoppeld.

Doordat er geen soldeerverbinding nodig is, kan de montage snel worden uitgevoerd. Dit is vooral handig bij installaties waarbij een compacte en demontabele verbinding gewenst is.

Let op de polariteit

Single color LEDstrips werken met een positieve en negatieve aansluiting. Let er daarom op dat de + en - contacten aan beide zijden van de connector correct tegenover elkaar liggen.

Wanneer de polariteit verkeerd wordt aangesloten, zal de LEDstrip niet correct functioneren.

Controleer de contactpunten van de LEDstrip

Voor een betrouwbare verbinding moeten de kopercontacten van de LEDstrip correct onder de metalen contacten van de connector vallen. Controleer daarom vóór montage:

• of de LEDstrip maximaal 8mm breed is
• of het om een single color strip met twee contacten gaat
• of de kopercontacten schoon en bereikbaar zijn
• of de strip recht en volledig in de connector is geplaatst
• of de polariteit correct is

Geschikt voor COB LEDstrips

De connector is geschikt voor COB LEDstrips met een 8mm brede printplaat en twee aansluitcontacten. COB LEDstrips hebben een vrijwel doorlopende lichtlijn, maar de elektrische aansluiting aan de uiteinden werkt op dezelfde manier als bij andere enkelkleurige LEDstrips.

Controleer wel altijd of de positie van de kopercontacten overeenkomt met de contacten in de connector.

Maximale stroom 6A

De opgegeven maximale stroomsterkte van deze connector bedraagt 6A. Bij het ontwerpen van een LEDstripinstallatie moet rekening worden gehouden met het totale stroomverbruik van het deel van de installatie dat via deze connector wordt gevoed.

De maximale stroomsterkte van de connector mag niet worden overschreden.

IP20 voor droge binnenruimtes

Deze connector heeft beschermingsgraad IP20 en is bedoeld voor droge binnenruimtes. De verbinding heeft geen bescherming tegen water en is daarom niet zonder aanvullende bescherming geschikt voor vochtige of natte omgevingen.

Waarvoor is een rechte connector geschikt?

Een rechte strip-to-strip connector is geschikt wanneer twee stukken LEDstrip in dezelfde richting achter elkaar worden gemonteerd, bijvoorbeeld bij:

• het verlengen van een COB LEDstrip
• het opnieuw verbinden van op maat geknipte stukken
• kast- en meubelverlichting
• keukenverlichting
• vitrines
• LED-profielen
• andere rechte LEDstripinstallaties

Wanneer is een andere connector handiger?

Moet de LEDstrip een hoek van 90° maken, dan is een L-connector geschikter. Voor installaties waarbij afstand tussen twee stripdelen nodig is, kan een connector met aansluitdraad praktischer zijn.

Technische specificaties

Controleer compatibiliteit vóór bestelling

Niet iedere LEDstrip connector past op iedere LEDstrip. Controleer daarom altijd de breedte van de strip, het aantal contacten en het type LEDstrip. Voor deze uitvoering moet de strip maximaal 8mm breed zijn en beschikken over twee aansluitcontacten voor single color verlichting.
