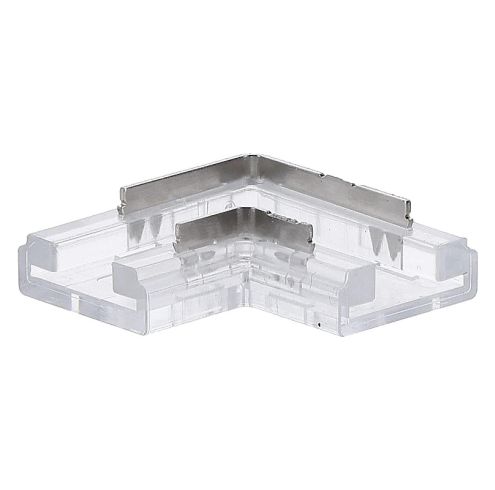

L-Connector voor 8mm COB LEDstrip - 90° hoekverbinding zonder solderen

Met deze L-connector voor COB LEDstrips kunnen twee enkelkleurige LEDstrips onder een rechte hoek van 90 graden met elkaar worden verbonden. Hierdoor kan een LEDstrip netjes een hoek om worden geleid zonder dat de strip sterk gebogen hoeft te worden of dat een gesoldeerde draadverbinding nodig is.

De connector is ontworpen voor single color COB-ledstrips met een maximale breedte van 8mm. Door het compacte formaat is hij onder andere bruikbaar bij maatwerkverlichting, meubelverlichting, kasten en LED-profielen waarin een haakse overgang nodig is.

Voor 8mm single color COB LEDstrips

Deze connector is bedoeld voor enkelkleurige COB LEDstrips. Controleer vóór bestelling altijd de breedte van de printplaat van de LEDstrip. Deze uitvoering is geschikt voor strips met een breedte van maximaal 8mm.

De connector is niet bedoeld voor RGB-, RGBW-, CCT- of andere meerkanaals LEDstrips met meerdere elektrische contacten.

90° hoek maken zonder solderen

Het L-vormige ontwerp maakt het mogelijk om een LEDstrip een scherpe hoek van 90° te laten maken. Dit kan handig zijn bij installaties langs:

• hoeken van kasten
• meubels
• planken en vitrines
• wand- of plafondranden
• rechthoekige LED-profielen
• andere toepassingen waarbij de strip van richting moet veranderen

Door een hoekconnector te gebruiken hoeft de LEDstrip zelf niet scherp te worden gebogen. Dat is vooral bij COB-strips prettig, omdat sterk knikken de printplaat of geleidende banen kan beschadigen.

Montage zonder solderen

De LEDstrip wordt in de connector geplaatst en mechanisch vastgezet. Hierdoor ontstaat een elektrische verbinding zonder dat de kopercontacten aan elkaar hoeven te worden gesoldeerd.

Let er bij de montage op dat de + en - aansluiting aan beide zijden correct met elkaar worden verbonden. Een omgekeerde polariteit zorgt ervoor dat de LEDstrip niet correct functioneert.

Controleer de strip vóór montage

Voor een betrouwbare verbinding is het belangrijk dat de contactvlakken van de LEDstrip goed bereikbaar zijn. Controleer daarom vóór montage:

• of de LEDstrip maximaal 8mm breed is
• of het om een single color strip met twee contacten gaat
• of de kopercontacten op de juiste plaats in de connector vallen
• of de polariteit aan beide zijden gelijk wordt aangesloten

Bij gecoate of waterdichte LEDstrips kan een beschermlaag over de contactpunten aanwezig zijn. Deze connector is een IP20-uitvoering en is primair bedoeld voor niet-waterdichte LEDstrips in droge binnenruimtes.

Maximale stroom 5A

De opgegeven maximale stroomcapaciteit van deze connector bedraagt 5A. Bij het ontwerpen van een LEDstripinstallatie moet niet alleen naar de spanning worden gekeken, maar ook naar het totale stroomverbruik van het aangesloten gedeelte van de LEDstrip.

De maximale belasting van de connector mag niet worden overschreden.

Compact formaat

De connector heeft een compact formaat van ongeveer 13,5 x 11,5 x 5,7mm. Hierdoor neemt de verbinding relatief weinig ruimte in.

Controleer bij montage in een aluminium LED-profiel wel of er voldoende ruimte beschikbaar is voor de connector. Een connector is doorgaans breder en hoger dan alleen de LEDstrip.

IP20 - voor droge binnenruimtes

Deze L-connector heeft beschermingsgraad IP20 en is bedoeld voor droge binnenruimtes. De connector biedt geen bescherming tegen water en is daarom niet geschikt voor vochtige of natte toepassingen zonder aanvullende passende bescherming.

Technische specificaties

Wanneer gebruik je een L-connector?

Een L-connector is vooral handig wanneer een LEDstrip een nette, scherpe hoek moet maken en een flexibele draadverbinding niet gewenst is. De connector houdt de installatie compact en voorkomt dat de LEDstrip zelf sterk moet worden omgebogen.

Heeft de installatie geen scherpe hoek nodig, dan kan een rechte connector of een connector met aansluitdraad praktischer zijn. Controleer bij iedere connector altijd eerst het aantal contacten, de breedte van de LEDstrip en het type LEDstrip.
