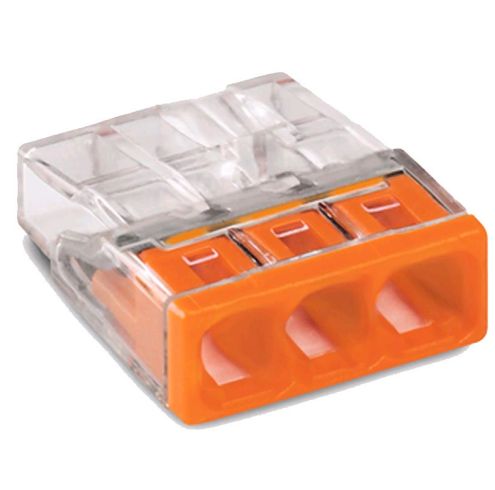

Wago 2273-203 insteekverbindingsklem 3-voudig 0.5 tot 2.5mm² voor massieve geleiders
WAGO insteekverbindingsklem uit de 2273-serie, geschikt voor het verbinden van drie massieve geleiders. Deze compacte lasklem maakt gebruik van PUSH WIRE technologie en is bedoeld voor vaste elektrische installaties in opbouw- en inbouwdozen.
- 3-voudige insteekverbindingsklem
- Geschikt voor massieve geleiders van 0,5 tot 2,5 mm²
- PUSH WIRE aansluiting zonder gereedschap
- Maximale spanning 450 V en stroom tot 24 A
- Transparante behuizing met oranje afdekking voor visuele controle
- Koop 25 voor € 0,28 ( € 0,23 excl. btw ) per stuk en bespaar 7%
- Koop 100 voor € 0,25 ( € 0,21 excl. btw ) per stuk en bespaar 17%
| Fabrikant | Wago |
|---|---|
| EAN | 4050821027850 |
| ip | IP20 |
| Energielabel oud | n.v.t. |
| Energielabel nieuw | n.v.t. |
| Korte code | 28091 |
Deze WAGO insteekverbindingsklem uit de 2273-serie is ontwikkeld voor een betrouwbare en ruimtebesparende aansluiting van massieve geleiders in vaste elektrische installaties. De klem beschikt over drie aansluitposities en is ontworpen voor gebruik in opbouw- en inbouwdozen binnen woningen en utiliteitsbouw.
De toegepaste PUSH WIRE technologie maakt het mogelijk om massieve geleiders na het afstrippen direct in de klem te steken. De veerconstructie zorgt voor een blijvende contactdruk zonder dat schroeven of hendels nodig zijn. Dit resulteert in een snelle installatie met minimale kans op losrakende verbindingen.
Aansluittechniek
- PUSH WIRE insteekaansluiting
- Ontworpen voor massieve geleiders
- Snelle montage zonder gereedschap
- Losnemen door de klem draaiend van de geleider te trekken
Geleiders en doorsneden
- Massieve koperen geleiders: 0,5 tot 2,5 mm²
- Massieve aluminium geleiders mogelijk in combinatie met WAGO Alu-Plus contactpasta
- Aangepaste stroomwaarden bij aluminium geleiders in verband met lager geleidingsvermogen
- Benodigde afstriplengte: 11 mm
Elektrische eigenschappen
- Toegekende spanning volgens IEC/EN 60998 tot 450 V
- Toegekende stroom tot 24 A
- Toegekende stootspanning 4 kV
- Overspanningscategorie III
Afmetingen en materiaal
- Breedte: 14 mm
- Hoogte: 5,8 mm
- Diepte: 16,7 mm
- Behuizing: polycarbonaat (PC)
- Behuizingskleur: transparant
- Afdekkingskleur: oranje
- Contactmateriaal: elektrolytkoper met vertind contactoppervlak
Omgevingscondities
- Maximale omgevingstemperatuur tijdens gebruik: 60 °C
- Continue bedrijfstemperatuur tot 105 °C
- T-markering conform EN 60998: T60
Toepassingen
- Aansluiten van massieve geleiders in lasdozen
- Installaties in opbouw- en inbouwdozen
- Verdeling van verlichtingsgroepen
- Vaste elektrische installaties in woningen en utiliteit
Veiligheid en installatie
- Uitsluitend te gebruiken door een gekwalificeerd elektromonteur
- Niet werken onder spanning
- Geleiders volledig tot de aanslag invoeren
- Afstriplengte visueel controleren via het zichtvenster
- Nationale normen en installatievoorschriften in acht nemen
Omschrijving
Deze WAGO insteekverbindingsklem uit de 2273-serie is ontwikkeld voor een betrouwbare en ruimtebesparende aansluiting van massieve geleiders in vaste elektrische installaties. De klem beschikt over drie aansluitposities en is ontworpen voor gebruik in opbouw- en inbouwdozen binnen woningen en utiliteitsbouw.
De toegepaste PUSH WIRE technologie maakt het mogelijk om massieve geleiders na het afstrippen direct in de klem te steken. De veerconstructie zorgt voor een blijvende contactdruk zonder dat schroeven of hendels nodig zijn. Dit resulteert in een snelle installatie met minimale kans op losrakende verbindingen.
Aansluittechniek
- PUSH WIRE insteekaansluiting
- Ontworpen voor massieve geleiders
- Snelle montage zonder gereedschap
- Losnemen door de klem draaiend van de geleider te trekken
Geleiders en doorsneden
- Massieve koperen geleiders: 0,5 tot 2,5 mm²
- Massieve aluminium geleiders mogelijk in combinatie met WAGO Alu-Plus contactpasta
- Aangepaste stroomwaarden bij aluminium geleiders in verband met lager geleidingsvermogen
- Benodigde afstriplengte: 11 mm
Elektrische eigenschappen
- Toegekende spanning volgens IEC/EN 60998 tot 450 V
- Toegekende stroom tot 24 A
- Toegekende stootspanning 4 kV
- Overspanningscategorie III
Afmetingen en materiaal
- Breedte: 14 mm
- Hoogte: 5,8 mm
- Diepte: 16,7 mm
- Behuizing: polycarbonaat (PC)
- Behuizingskleur: transparant
- Afdekkingskleur: oranje
- Contactmateriaal: elektrolytkoper met vertind contactoppervlak
Omgevingscondities
- Maximale omgevingstemperatuur tijdens gebruik: 60 °C
- Continue bedrijfstemperatuur tot 105 °C
- T-markering conform EN 60998: T60
Toepassingen
- Aansluiten van massieve geleiders in lasdozen
- Installaties in opbouw- en inbouwdozen
- Verdeling van verlichtingsgroepen
- Vaste elektrische installaties in woningen en utiliteit
Veiligheid en installatie
- Uitsluitend te gebruiken door een gekwalificeerd elektromonteur
- Niet werken onder spanning
- Geleiders volledig tot de aanslag invoeren
- Afstriplengte visueel controleren via het zichtvenster
- Nationale normen en installatievoorschriften in acht nemen
