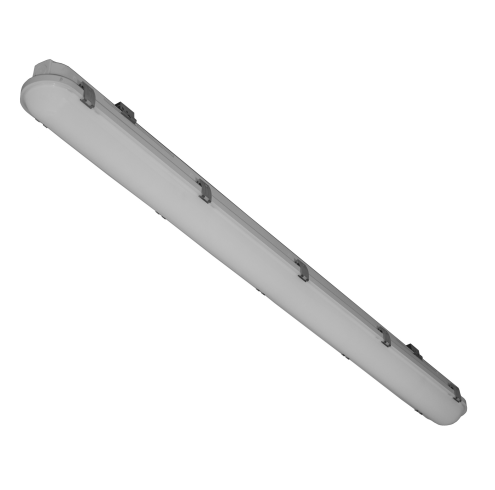

De MODUS P 5000 MULTI is een 120 cm lang LED-industriearmatuur voor het verlichten van binnenruimten. Het armatuur heeft een kunststof behuizing, een opalen kunststof afscherming en een symmetrische, direct naar beneden gerichte lichtverdeling. Dankzij de instelbare LED-driver kan tijdens de installatie uit vier verschillende vermogens en bijbehorende lichtstromen worden gekozen.

Het armatuur kan als opbouwarmatuur tegen een plafond of wand worden gemonteerd. Ook pendelmontage is mogelijk. De aanwezige doorvoerbedrading van 3 x 1,5 mm² maakt het armatuur geschikt voor montage in een doorlopende lichtlijn waarbij meerdere armaturen elektrisch achter elkaar worden aangesloten.

Instelbaar vermogen en lichtopbrengst

De ingebouwde MULTI-driver biedt vier instelbare bedrijfsstanden. Hiermee kan het lichtniveau worden afgestemd op de afmetingen, gebruiksfunctie en gewenste verlichtingssterkte van de ruimte.

• 21 watt met een lichtstroom van 3400 lumen
• 26 watt met een lichtstroom van 4150 lumen
• 32 watt met een lichtstroom van 5000 lumen
• 37 watt met een lichtstroom van 5600 lumen

Bij de hoogste instelling van 37 watt levert het armatuur 5600 lumen. Dit komt overeen met een opgegeven armatuurefficiëntie van 151 lumen per watt. De instelling wordt tijdens de installatie gekozen. Het armatuur is niet dimbaar en is daardoor niet bedoeld voor aansluiting op een externe dimregeling.

Lichtkleur en kleurweergave

De geïntegreerde LED-lichtbron produceert neutraal wit licht met een kleurtemperatuur van 4000 kelvin. Deze lichtkleur wordt veel toegepast in werkruimten, technische ruimten, magazijnen, gangen en andere functionele binnenruimten waar een heldere en neutrale verlichting gewenst is.

De kleurweergave-index ligt tussen CRI 80 en 89. Kleuren worden hierdoor op een bruikbare en herkenbare manier weergegeven voor algemene werkzaamheden en dagelijkse toepassingen. Het licht wordt rechtstreeks en symmetrisch verdeeld. De opalen kunststof afscherming helpt het licht over het oppervlak van het armatuur te verspreiden.

Bescherming tegen stof, vocht en stoten

Het armatuur heeft beschermingsklasse IP66. Dit betekent dat de behuizing stofdicht is en bescherming biedt tegen krachtige waterstralen. Het armatuur is daardoor geschikt voor binnenruimten waar stof of vocht kan voorkomen. Volgens het technische gegevensblad is het product uitsluitend bestemd voor gebruik binnenshuis.

De slagvastheidsklasse IK08 geeft aan dat de behuizing bestand is tegen een relatief hoge mechanische belasting. De behuizing en de opalen afscherming zijn vervaardigd van kunststof. De kleur van de behuizing is grijs.

Montagemogelijkheden

De constructie ondersteunt verschillende montagemethoden:

• Opbouwmontage tegen een plafond
• Montage tegen een wand
• Pendel- of hangende montage
• Montage in een doorlopende lichtlijn

Het armatuur is uitgerust met doorvoerbedrading van 3 x 1,5 mm². Hierdoor kan de voedingskabel vanuit het ene armatuur naar een volgend armatuur worden doorgevoerd. Welke montagematerialen en aansluitcomponenten nodig zijn, is afhankelijk van de gekozen montagemethode en de plaatselijke installatieomstandigheden.

LED-lichtbron en driver

Het armatuur maakt gebruik van een non-SELV-driver met instelbare uitgangsstromen van 200, 250, 300 en 350 mA. Werkzaamheden aan de lichtbron, driver of interne bedrading moeten daarom worden uitgevoerd door een hiervoor gekwalificeerde installateur en uitsluitend wanneer de installatie spanningsloos is.

Levensduur

De opgegeven levensduur bedraagt 100.000 uur volgens de classificatie L70/B50. L70 geeft aan dat aan het einde van deze periode de resterende lichtstroom als beoordelingswaarde 70% van de oorspronkelijke lichtstroom bedraagt. B50 betekent dat dit criterium betrekking heeft op de mediaan van de betreffende LED-populatie. De werkelijke levensduur kan worden beïnvloed door onder andere de omgevingstemperatuur, bedrijfsduur, gekozen vermogensinstelling en installatieomstandigheden.

Het armatuur is bedoeld voor gebruik bij een omgevingstemperatuur van 0 tot en met 35 °C.

Elektrische eigenschappen

• Voedingsspanning: 220 tot 240 volt AC
• Type voorschakelapparaat: stroomgestuurde LED-driver
• Voorschakelapparaat inbegrepen: ja
• Instelbare driverstroom: 200, 250, 300 of 350 mA
• Dimbaar: nee
• Uitgevoerd voor doorvoerbedrading: ja
• Doorvoerbedrading: 3 x 1,5 mm²
• Driveruitvoering: non-SELV

Technische specificaties

• Producttype: LED-industriearmatuur voor plafond- en wandmontage
• Lengte: 1200 mm
• Breedte: 88 mm
• Hoogte: 82 mm
• Gewicht: 1,5 kg
• Vermogen: instelbaar op 21, 26, 32 of 37 watt
• Lichtstroom: instelbaar op 3400, 4150, 5000 of 5600 lumen
• Maximale armatuurefficiëntie: 151 lumen per watt
• Kleurtemperatuur: 4000 kelvin
• Kleurweergave: CRI 80-89
• Lichtverdeling: symmetrisch en direct
• Afscherming: opaal kunststof
• Materiaal behuizing: kunststof
• Kleur behuizing: grijs
• Beschermingsgraad: IP66
• Slagvastheidsklasse: IK08
• Levensduur: 100.000 uur volgens L70/B50
• Toegestane omgevingstemperatuur: 0 tot en met 35 °C
• LED-lichtbron inbegrepen: ja
• LED-lichtbron professioneel vervangbaar: ja
• LED-driver professioneel vervangbaar: ja
• Geschikt voor binnengebruik: ja

Belangrijk bij installatie en gebruik

De vermogensstand, montage en elektrische aansluiting moeten worden uitgevoerd voordat het armatuur in gebruik wordt genomen. Vanwege de netspanning, de non-SELV-uitvoering en de professioneel vervangbare interne componenten moet installatie en onderhoud worden uitgevoerd door een vakbekwaam installateur. Controleer vooraf of de gekozen bevestigingsmethode, voedingskabel en doorvoerbedrading geschikt zijn voor de betreffende installatie en omgeving.
