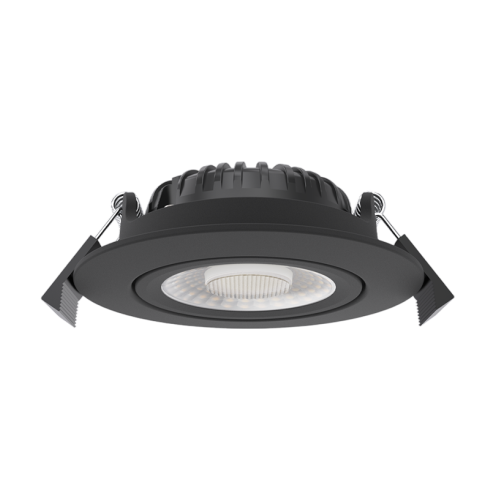

Miran slim-fit LED inbouwspot met instelbaar vermogen en instelbare lichtkleur

De Miran slim-fit is een compacte en kantelbare LED inbouwspot met een instelbaar vermogen en een instelbare lichtkleur. Met de schakelaars op de armatuur of driver kan de spot vóór installatie worden ingesteld op 5 of 7 watt en op een kleurtemperatuur van 2700K, 3000K of 4000K.

De inbouwspot heeft een geringe hoogte van 27mm en is daardoor geschikt voor plafonds waarin beperkte inbouwruimte beschikbaar is. De buitenmaat bedraagt 82mm en de spot kan worden gemonteerd in een plafondopening met een diameter van 68 tot 75 mm.

Instelbaar vermogen van 5 of 7 watt

Met de geïntegreerde vermogensschakelaar kan worden gekozen tussen een opgenomen vermogen van 5 watt en 7 watt. De gekozen instelling bepaalt ook de lichtopbrengst van de inbouwspot.

• 5 watt: 500 lumen
• 7 watt: 700 lumen
• Lichtrendement: 100 lumen per watt

De instelling van 5 watt is geschikt wanneer een lagere lichtopbrengst gewenst is of wanneer meerdere spots dicht bij elkaar worden geplaatst. De stand van 7 watt geeft een hogere lichtopbrengst voor ruimten waar meer functioneel licht nodig is.

Het daadwerkelijke energieverbruik wordt bepaald door de gekozen vermogensstand. De maximale lichtopbrengst van 700 lumen wordt bereikt bij de instelling van 7 watt.

Drie instelbare lichtkleuren met CCT-switch

De inbouwspot is voorzien van een CCT-switch. CCT staat voor Correlated Colour Temperature en verwijst naar de kleurtemperatuur van het witte licht. Met de schakelaar kan vóór installatie een van de drie beschikbare lichtkleuren worden geselecteerd.

• 2700K: extra warm wit licht
• 3000K: warm wit licht
• 4000K: neutraal wit licht

Een kleurtemperatuur van 2700K heeft een warme, enigszins gelige uitstraling en wordt veel toegepast in woonkamers en slaapkamers. De stand van 3000K geeft warm wit licht dat geschikt is voor algemene woonverlichting. De instelling van 4000K produceert neutraler wit licht en kan worden gebruikt in badkamers, keukens, gangen en werkruimten.

De gewenste lichtkleur wordt met de CCT-switch ingesteld. Deze instelling blijft actief totdat de schakelaar handmatig op een andere kleurtemperatuur wordt gezet.

Kantelbare inbouwspot

Het binnenste gedeelte van de Miran inbouwspot is kantelbaar. Hierdoor kan de richting van het licht na montage worden aangepast. Dit is praktisch wanneer een bepaald deel van de ruimte, een wand, meubel of looproute gericht moet worden verlicht.

De kantelbare constructie maakt de spot flexibeler dan een volledig vaste inbouwspot. Houd er bij de montage rekening mee dat de beschikbare kantelhoek mede kan worden beperkt door de inbouwruimte en de positie van de armatuur in het plafond.

Bundelhoek van 60 graden

De LED inbouwspot heeft een bundelhoek van 60 graden. Dit is een relatief brede lichtbundel die geschikt is voor algemene en gelijkmatige verlichting. De spot produceert een bredere lichtverdeling dan een smalle accentspot met bijvoorbeeld een bundelhoek van 24 of 36 graden.

• Bundelhoek: 60 graden
• Geschikt voor algemene verlichting
• Kantelbaar voor het richten van de lichtbundel

De grootte van de verlichte cirkel is afhankelijk van de montagehoogte. Hoe groter de afstand tussen de spot en het te verlichten oppervlak, hoe breder de lichtbundel zich verspreidt.

Triac dimbaar

De Miran slim-fit LED inbouwspot is Triac dimbaar. Dit betekent dat de lichtsterkte kan worden geregeld met een geschikte faseafsnijdings- of faseaansnijdingsdimmer die geschikt is voor LED-verlichting en voor het lage aangesloten vermogen.

Niet iedere bestaande dimmer is automatisch geschikt. Een ongeschikte combinatie kan leiden tot flikkeren, zoemen, onregelmatig inschakelen of een beperkt dimbereik. Controleer daarom vooraf of de gebruikte dimmer geschikt is voor dimbare LED-verlichting en of het minimale aansluitvermogen van de dimmer overeenkomt met het totale vermogen van de aangesloten spots.

• Dimbaar: ja
• Dimmethode: Triac
• Benodigde dimmer: compatibele LED-dimmer

De instelling van 5 of 7 watt en de gekozen kleurtemperatuur staan los van de dimfunctie. Met de dimmer wordt de lichtsterkte binnen de gekozen vermogens- en kleurinstelling geregeld.

IP65 inbouwspot met IP20 driver

De zichtbare inbouwspot heeft een IP65-classificatie. Dit betekent dat de spot stofdicht is en beschermd is tegen waterstralen. De armatuur kan daardoor worden toegepast in vochtige ruimten, mits de installatie en plaatsing voldoen aan de geldende voorschriften.

De meegeleverde LED-driver heeft een IP20-classificatie. De driver is niet beschermd tegen water en moet daarom altijd in een droge en voldoende geventileerde ruimte worden geplaatst. De driver mag niet in een vochtzone of op een plaats waar condens of water bij de elektronica kan komen worden gemonteerd.

• IP-classificatie inbouwspot: IP65
• IP-classificatie driver: IP20
• Driver uitsluitend in een droge ruimte plaatsen
• Installatie volgens de geldende voorschriften voor de betreffende ruimte

De IP65-classificatie heeft betrekking op de inbouwspot en niet automatisch op de volledige installatie. De uiteindelijke bescherming is mede afhankelijk van een correcte montage, de plafondconstructie, de elektrische aansluitingen en de plaatsing van de driver.

Gebruik in badkamers en vochtige ruimten

Door de IP65-classificatie van de zichtbare spot kan deze uitvoering worden gebruikt als inbouwverlichting in onder andere badkamers en andere vochtige ruimten. Welke plaatsing binnen een badkamer is toegestaan, hangt af van de geldende installatiezones en elektrische voorschriften.

De IP20-driver moet buiten de vochtzone worden geplaatst. Laat bij twijfel over de montageplaats of elektrische aansluiting de installatie uitvoeren of controleren door een vakbekwaam installateur.

De spot kan onder andere worden toegepast in:

• Badkamers
• Doucheruimten, afhankelijk van de installatiezone
• Keukens
• Woonkamers
• Slaapkamers
• Gangen en entrees
• Kantoren en werkruimten
• Overdekte buitenruimten, mits de driver droog wordt geplaatst

Compact slim-fit ontwerp

De inbouwspot heeft een totale hoogte van slechts 27 mm. Hierdoor is minder vrije ruimte boven het plafond nodig dan bij veel traditionele inbouwspots. Dit kan praktisch zijn bij verlaagde plafonds, renovatieprojecten en andere situaties waarin de beschikbare inbouwdiepte beperkt is.

• Buitendiameter: 82mm
• Hoogte: 27mm
• Benodigde zaagmaat: 68 tot 75mm

De zaagmaat is de diameter van de opening die in het plafond moet worden gemaakt. De buitenmaat van 82 mm is groter dan de zaagmaat, zodat de zichtbare rand van de spot de opening afdekt.

Controleer vóór montage niet alleen de diameter van de bestaande opening, maar ook de beschikbare hoogte boven het plafond. Houd daarnaast voldoende ruimte vrij voor de driver, de bekabeling en de veerklemmen.

Geschikt voor verschillende zaagmaten

De opgegeven zaagmaat loopt van 68 tot 75mm. Hierdoor kan de spot in verschillende bestaande plafondopeningen worden gemonteerd. Dit kan handig zijn bij het vervangen van oudere inbouwspots waarvan de zaagmaat niet exact overeenkomt met één vaste diameter.

De plafondopening moet rond en stabiel zijn. Controleer daarnaast of het plafondmateriaal voldoende stevig is om de inbouwspot met de veerklemmen vast te houden.

Lichtkwaliteit en kleurweergave

De inbouwspot heeft een kleurweergave-index van meer dan Ra 80. Deze waarde geeft aan hoe natuurgetrouw kleuren onder het licht van de spot worden weergegeven.

• Kleurweergave-index: CRI/Ra >80
• Beschikbare kleurtemperaturen: 2700K, 3000K en 4000K
• Lichtopbrengst: 500 of 700 lumen
• Lichtrendement: 100 lm/W

Een kleurweergave van meer dan Ra 80 is gebruikelijk voor algemene verlichting in woningen, badkamers, gangen en werkruimten. Voor kleurkritische toepassingen kan een lichtbron met een hogere kleurweergave-index nodig zijn.

Geïntegreerde SMD2835 LED-techniek

De Miran inbouwspot maakt gebruik van geïntegreerde SMD2835 LED's. De lichtbron is onderdeel van de armatuur en wordt samen met de meegeleverde LED-driver gebruikt.

• LED-type: SMD2835
• Lichtbron inbegrepen: ja
• Driver inbegrepen: ja
• Type driver: niet-geïsoleerde LED-driver
• Beschermingsklasse driver: IP20

Omdat de LED-module geïntegreerd is, wordt geen losse GU10- of andere vervangbare LED-lamp gebruikt. Bij een storing moet worden vastgesteld of de LED-module, de driver of een ander deel van de installatie de oorzaak is.

Aluminium behuizing

De inbouwspot heeft een zwarte aluminium behuizing. Aluminium wordt bij LED-armaturen gebruikt vanwege de stevigheid en de mogelijkheid om warmte van de LED-componenten af te voeren.

• Materiaal: aluminium
• Kleur: zwart
• Uitvoering: rond en kantelbaar

Een goede warmteafvoer is belangrijk voor de werking en levensduur van geïntegreerde LED-verlichting. Dek de spot en driver daarom niet af met materialen die de warmteafvoer kunnen belemmeren, tenzij uitdrukkelijk is aangegeven dat dit is toegestaan.

Levensduur en garantie

De fabrikant geeft voor deze LED inbouwspot een levensduur van 50.000 uur op. De werkelijke gebruiksduur kan worden beïnvloed door de omgevingstemperatuur, de elektrische installatie, het aantal schakelcycli, het gebruik van een dimmer en de mate waarin warmte kan worden afgevoerd.

• Opgegeven levensduur: 50.000 uur
• Garantie: 5 jaar
• Opgegeven bedrijfstemperatuur: -10 °C tot +40 °C

De levensduuraanduiding is een nominale fabriekswaarde en betekent niet dat iedere afzonderlijke spot exact na dit aantal uren uitvalt. Bij LED-verlichting wordt de levensduur doorgaans mede bepaald door de geleidelijke afname van de lichtopbrengst.

Voeding en elektrische aansluiting

De meegeleverde driver is geschikt voor aansluiting op een netspanning van 220 tot 240 volt AC bij 50 of 60 Hz. De driver zet de netspanning om naar de elektrische waarden die nodig zijn voor de geïntegreerde LED-module.

• Ingangsspanning: 220 tot 240 V AC
• Frequentie: 50/60 Hz
• Driver inbegrepen: ja
• Driver: niet-geïsoleerd, IP20

Een niet-geïsoleerde driver biedt geen galvanische scheiding tussen de netspanning en de LED-zijde. De armatuur en driver mogen daarom niet worden geopend, aangepast of aangesloten terwijl de installatie onder spanning staat.

Installatie

Schakel vóór de installatie altijd de spanning uit. Controleer spanningsloosheid voordat met de elektrische aansluiting wordt begonnen. De driver moet bereikbaar en in een droge, goed geventileerde ruimte worden geplaatst.

Stel vóór het plaatsen van de spot het gewenste vermogen en de gewenste kleurtemperatuur in. Na montage kunnen de schakelaars mogelijk minder goed bereikbaar zijn.

• Schakel de netspanning uit.
• Controleer of de plafondopening tussen 68 en 75mm groot is.
• Controleer of voldoende inbouwruimte beschikbaar is.
• Stel het gewenste vermogen van 5 of 7 watt in.
• Stel de gewenste lichtkleur van 2700K, 3000K of 4000K in.
• Sluit de driver volgens de installatievoorschriften aan.
• Plaats de IP20-driver in een droge en geventileerde ruimte.
• Druk de veerklemmen samen en plaats de spot in de plafondopening.
• Controleer of de spot vlak en stevig tegen het plafond aansluit.

Werkzaamheden aan een vaste elektrische installatie moeten worden uitgevoerd volgens de geldende voorschriften. Laat de aansluiting bij twijfel uitvoeren door een vakbekwaam installateur.

Technische specificaties

• Producttype: LED inbouwspot
• Serie: Miran slim-fit
• Uitvoering: rond en kantelbaar
• Vermogen: instelbaar op 5 of 7W
• Lichtopbrengst: 500 of 700 lm
• Lichtrendement: 100 lm/W
• Kleurtemperatuur: 2700K, 3000K of 4000K
• Lichtkleurinstelling: CCT-switch
• Kleurweergave-index: CRI/Ra >80
• Bundelhoek: 60 graden
• Dimbaar: ja
• Dimmethode: Triac
• Voedingsspanning: 220 tot 240 V AC
• Frequentie: 50/60 Hz
• IP-classificatie spot: IP65
• IP-classificatie driver: IP20
• Type LED: SMD2835
• Driver: inbegrepen
• Type driver: niet-geïsoleerd
• Zaagmaat: Ø 68 tot 75mm
• Buitendiameter: Ø 82mm
• Hoogte: 27mm
• Materiaal: aluminium
• Kleur: zwart
• Lichtbron inbegrepen: ja
• Levensduur: 50.000 uur
• Garantie: 5 jaar
• Bedrijfstemperatuur: -10 °C tot +40 °C
• Keurmerken: CE en RoHS
