Deze LEDmaxx inbouw wandcontactdoos combineert een geaarde 230V-contactdoos met twee geïntegreerde USB-A-laadpoorten. Hierdoor kunnen twee geschikte USB-apparaten rechtstreeks vanaf de wandcontactdoos worden opgeladen, zonder dat daarvoor losse USB-netadapters in de contactdoos hoeven te worden geplaatst.

De gewone contactdoos blijft beschikbaar voor een apparaat met een 230V-stekker. De wandcontactdoos is geschikt voor een maximale stroom van 16A. De ingebouwde USB-voeding levert 5V gelijkspanning met een gezamenlijke maximale uitgangsstroom van 2,8A en een maximaal gezamenlijk uitgangsvermogen van 14 watt.

Twee USB-A-laadpoorten

Aan de voorzijde bevinden zich twee USB-A-aansluitingen. Dit zijn de traditionele rechthoekige USB-aansluitingen die worden gebruikt met laadkabels met een USB-A-stekker. De poorten zijn bedoeld voor het voeden en opladen van geschikte USB-apparaten.

De maximale uitgangsstroom van 2,8A geldt voor de volledige USB-laadmodule. Dit betekent dat niet iedere poort afzonderlijk 2,8A kan leveren. Wanneer beide USB-poorten tegelijkertijd worden gebruikt, wordt het beschikbare laadvermogen over de aangesloten apparaten verdeeld.

• USB-uitgangsspanning: 5V DC
• Maximale gezamenlijke USB-uitgangsstroom: 2,8A
• Maximaal gezamenlijk USB-uitgangsvermogen: 14W
• Aantal USB-poorten: 2
• Type USB-aansluiting: USB-A

De werkelijke laadstroom wordt bepaald door de USB-laadmodule, het aangesloten apparaat en de gebruikte kabel. Een apparaat neemt alleen de laadstroom af die het ondersteunt. Bij gelijktijdig gebruik van beide poorten kan ieder apparaat minder laadvermogen ontvangen dan wanneer slechts één poort wordt gebruikt.

Geen USB-C of USB Power Delivery

Deze uitvoering heeft twee USB-A-poorten en geen USB-C-aansluiting. De technische gegevens vermelden een vaste uitgangsspanning van 5V DC. Er wordt geen ondersteuning vermeld voor USB Power Delivery, Quick Charge of een ander snellaadprotocol met hogere laadspanningen.

De wandcontactdoos is geschikt voor apparaten die via een normale 5V USB-aansluiting kunnen worden opgeladen. Voor apparaten die een specifiek snellaadprotocol of een hoger vermogen nodig hebben, kan een afzonderlijke geschikte netadapter noodzakelijk blijven. Dit kan bijvoorbeeld gelden voor bepaalde tablets, laptops en moderne smartphones die hun maximale laadsnelheid alleen met een specifiek laadprotocol bereiken.

Gezamenlijk laadvermogen

Het gezamenlijke laadvermogen van de twee USB-poorten bedraagt maximaal 14 watt. Bij één aangesloten apparaat kan het beschikbare vermogen binnen de technische grenzen aan dat apparaat beschikbaar worden gesteld. Bij twee aangesloten apparaten wordt het vermogen verdeeld.

De aanduiding 2,8A mag daarom niet worden opgeteld of per aansluiting worden gelezen. De USB-module levert niet tweemaal 2,8A. Beide aansluitingen samen kunnen maximaal 2,8A leveren.

Geaarde 230V-contactdoos

Naast de twee USB-A-poorten beschikt het product over een geaarde contactdoos voor normale elektrische apparaten. De maximale belasting bedraagt 16A. In het productgegevensblad wordt een maximaal vermogen van 4000W bij 250V AC genoemd.

Bij de in Nederland gebruikelijke nominale netspanning van 230V komt 16A overeen met maximaal 3680W. De toegestane belasting kan daarnaast worden beperkt door de elektrische installatie, beveiliging, bedrading, gebruikte stekkerverbinding en plaatselijke installatievoorschriften.

Het maximale vermogen mag niet worden overschreden. Sluit geen apparaat aan waarvan het opgenomen vermogen of de stroom hoger is dan voor de wandcontactdoos en elektrische groep is toegestaan.

Inbouwmaten

Dit model is dieper dan de uitvoering met één USB-A- en één USB-C-poort. De totale diepte bedraagt 50 mm en de benodigde inbouwdiepte is volgens het productgegevensblad circa 43 mm. Controleer daarom vóór bestelling of de inbouwdoos voldoende diep is.

Achter het mechanisme moet ook ruimte beschikbaar blijven voor de aansluitdraden en hun buigradius. Een inbouwdoos met exact dezelfde diepte als het mechanisme kan daardoor in de praktijk onvoldoende ruimte bieden. De beschikbare ruimte is mede afhankelijk van de plaats van de kabelinvoer en het aantal aanwezige installatiedraden.

• Breedte: 80 mm
• Hoogte: 80 mm
• Totale diepte: 50 mm
• Benodigde inbouwdiepte: circa 43 mm
• Buitenmaat afdekraam: 80 x 80 mm
• Nettogewicht: circa 120 gram

In oudere productomschrijvingen wordt soms een inbouwdiepte van 32 mm genoemd. Die maat hoort bij de nieuwere uitvoering met één USB-A- en één USB-C-poort. Voor dit model met twee USB-A-poorten moet worden uitgegaan van een inbouwdiepte van circa 43 mm.

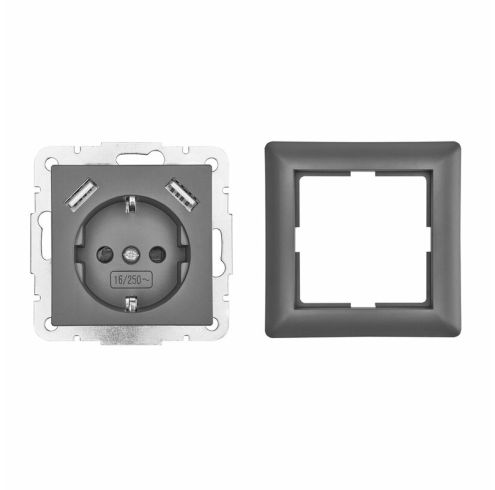

Afneembaar afdekraam

De wandcontactdoos wordt geleverd met een bijpassend enkelvoudig afdekraam. Het afdekraam kan worden verwijderd. Hierdoor kan het centrale gedeelte mogelijk in een bestaand schakelmateriaalprogramma met een binnenmaat van 55 x 55 mm worden toegepast.

Een binnenmaat van 55 x 55 mm betekent niet automatisch dat het product zonder adapter in ieder schakelmateriaalprogramma past. De vorm van de bevestiging, dikte van het afdekraam en positie van de schroef kunnen per merk en serie verschillen. Controleer daarom vóór montage of het mechanisme rechtstreeks past of dat een passende adapter nodig is.

Toepassingen

De wandcontactdoos kan worden gebruikt op plaatsen waar regelmatig USB-apparaten worden opgeladen en tegelijkertijd een gewone 230V-contactdoos beschikbaar moet blijven.

• Woonkamers en slaapkamers
• Thuiswerkplekken
• Kantoren en vergaderruimten
• Hotels en gastenverblijven
• Horecaruimten
• Wachtkamers en ontvangstruimten
• Balies en recepties

De USB-poorten kunnen onder andere worden gebruikt voor smartphones, tablets, e-readers, hoofdtelefoons, camera's en andere apparaten die via 5V USB kunnen worden opgeladen. De laadsnelheid is afhankelijk van het apparaat en de gebruikte kabel.

De USB-aansluitingen zijn laadpoorten. Ze vormen geen dataverbinding tussen apparaten en zijn niet bedoeld voor gegevensoverdracht of een netwerkverbinding.

Vaste elektrische aansluiting

Dit product wordt rechtstreeks op de vaste elektrische installatie aangesloten. Voor een veilige werking zijn een fasegeleider, nulleider en beschermingsleiding nodig. De beschermingsaarde moet aanwezig en correct aangesloten zijn.

• L: fasegeleider, doorgaans bruin, zwart of grijs
• N: nulleider, blauw
• PE: beschermingsleiding, groen-geel

Wanneer op de montageplaats geen beschermingsleiding aanwezig is, mag deze geaarde wandcontactdoos niet worden aangesloten. Laat de bedrading en de geschiktheid van de bestaande installatie bij twijfel door een erkend elektricien controleren.

Installatie door een elektricien

Omdat de wandcontactdoos rechtstreeks op 230V wordt aangesloten, moeten montage en elektrische aansluiting worden uitgevoerd door iemand met de vereiste elektrotechnische kennis en ervaring. Daarbij moeten de geldende voorschriften voor elektrische laagspanningsinstallaties worden gevolgd.

Voor aanvang van de werkzaamheden moet de betreffende groep volledig spanningsloos worden gemaakt. De groep moet tegen onbedoeld opnieuw inschakelen worden beveiligd. Vervolgens moet met geschikte meetapparatuur worden vastgesteld dat de bedrading daadwerkelijk spanningsloos is.

Een onjuiste aansluiting kan leiden tot een elektrische schok, kortsluiting, brand, beschadiging van het product of schade aan aangesloten apparatuur. Open, wijzig of repareer de ingebouwde USB-elektronica niet zelf.

Gebruik binnenshuis

De wandcontactdoos is bedoeld voor vaste montage en gebruik in een droge binnenruimte. Het opgegeven bedrijfstemperatuurbereik loopt van -10 tot +40 °C. Bescherm het product tegen vocht, condensatie, extreme temperaturen, sterke trillingen, brandbare gassen, dampen en oplosmiddelen.

Gebruik in een badkamer, buitenruimte of andere vochtige omgeving is alleen mogelijk wanneer het volledige product en de installatie daarvoor uitdrukkelijk geschikt en goedgekeurd zijn. Uit de beschikbare technische gegevens blijkt geen beschermingsgraad voor toepassing in vochtige ruimten. Ga daarom uit van gebruik in droge binnenruimten.

Technische gegevens

• Merk: LEDmaxx
• Producttype: geaarde inbouw wandcontactdoos met USB-lader
• USB-aansluitingen: 2x USB-A
• USB-uitgangsspanning: 5V DC
• Maximale gezamenlijke USB-uitgangsstroom: 2,8A
• Maximaal gezamenlijk USB-uitgangsvermogen: 14W
• USB Power Delivery: niet vermeld
• Quick Charge: niet vermeld
• Bedrijfsspanning: maximaal 250V AC
• Frequentie: 50/60Hz
• Maximale stroom contactdoos: 16A
• Maximaal vermogen volgens gegevensblad: 4000W bij 250V AC
• Maximaal vermogen bij 230V en 16A: 3680W
• Bedrijfstemperatuur: -10 tot +40 °C
• Materiaal behuizing: kunststof en metaal
• Gebruiksomgeving: droge binnenruimte

Afmetingen en gewicht

• Breedte: 80 mm
• Hoogte: 80 mm
• Diepte: 50 mm
• Inbouwdiepte: circa 43 mm
• Afmeting afdekraam: 80 x 80 mm
• Nettogewicht: 120 gram

Aandachtspunten

• De maximale USB-uitgang van 2,8A geldt voor beide poorten samen.
• Deze uitvoering heeft twee USB-A-poorten en geen USB-C-poort.
• Ondersteuning voor USB Power Delivery en Quick Charge wordt niet vermeld.
• Controleer of de inbouwdoos voldoende ruimte biedt voor een inbouwdiepte van circa 43 mm plus bedrading.
• Laat de vaste elektrische aansluiting uitvoeren door een deskundige.
• Gebruik het product alleen met een correct aangesloten beschermingsaarde.
• Overschrijd de maximale belasting van de contactdoos niet.
• Gebruik het product niet wanneer het zichtbaar beschadigd is of niet goed functioneert.
• Reinig de buitenzijde uitsluitend met een droge doek.
• Lever het product na afdanking in als elektrisch afval en niet als huishoudelijk afval.
