Kobi LED HEXLINE 208x300cm 216W 21.600lm 4000K

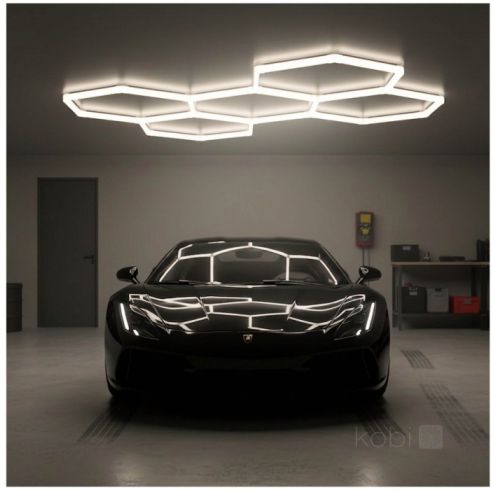

De Kobi LED HEXLINE 208x300cm is een modulair LED-plafondverlichtingssysteem dat is opgebouwd uit afzonderlijke lichtprofielen. Deze profielen worden met connectoren aan elkaar gekoppeld en vormen samen een geometrisch patroon van meerdere zeshoeken.

Na montage heeft het systeem een afmeting van ongeveer 208x300cm. Daarmee is deze uitvoering compacter dan de grotere HEXLINE van 300x516cm en kan hij worden toegepast in ruimtes waar wel het kenmerkende hexagonpatroon gewenst is, maar minder plafondoppervlak beschikbaar is.

Deze 4000K-uitvoering heeft een opgenomen vermogen van 216W en een opgegeven totale lichtstroom van 21.600 lumen. De stralingshoek bedraagt 160°, waardoor het licht breed wordt verspreid.

Belangrijk: kleurweergave Ra ≥70

De HEXLINE heeft een opgegeven kleurweergave-index van Ra ≥70. Deze waarde is belangrijk bij het bepalen of de armatuur geschikt is voor de beoogde toepassing.

Kobi geeft zelf aan dat de armatuur vanwege de Ra ≥70 bedoeld is voor technische verlichting, decoratieve verlichting en verkeers- of circulatieruimten.

Een Ra-waarde van ≥70 kan passend zijn wanneer vooral een hoge lichtopbrengst, algemene zichtbaarheid en het geometrische lichteffect belangrijk zijn. Voor werkzaamheden waarbij kleuren nauwkeurig beoordeeld of met elkaar vergeleken moeten worden, adviseren wij een lichtbron met een hogere kleurweergave.

Deze uitvoering zouden wij daarom niet als eerste keuze adviseren voor bijvoorbeeld:

• professionele kleurmatching
• lak- en kleurbeoordeling
• detailwerk waarbij kleine kleurverschillen belangrijk zijn
• fotografie en videoproductie waarbij natuurgetrouwe kleurweergave vereist is
• andere kleurkritische werkzaamheden

Geschikte toepassingen

De Kobi HEXLINE is vooral geschikt voor droge binnenruimtes waarin een grote hoeveelheid functioneel licht gecombineerd moet worden met een opvallend geometrisch plafondontwerp.

• Garages
• Hobbyruimtes
• Technische werkplaatsen
• Bedrijfsruimtes
• Opslagruimtes
• Gangen en andere circulatieruimtes
• Technische ruimtes
• Decoratieve plafondverlichting

Let bij werkplaatsen waar kleurbeoordeling een belangrijk onderdeel van het werk is wel op de Ra ≥70. Een hoge lichtopbrengst betekent namelijk niet automatisch dat kleuren ook zeer natuurgetrouw worden weergegeven.

21.600 lumen bij 216 watt

De complete HEXLINE levert volgens de fabrikant 21.600 lumen bij een opgenomen vermogen van 216 watt. Op basis van deze waarden komt dit neer op ongeveer 100lm/W.

De lichtopbrengst wordt verdeeld over de verschillende LED-profielen van het systeem. Hierdoor ontstaat een groot lichtgevend plafondoppervlak in plaats van één centraal lichtpunt.

Hoeveel lux uiteindelijk op de vloer of het werkoppervlak terechtkomt, kan niet alleen uit het aantal lumen worden afgeleid. Dit is onder andere afhankelijk van de montagehoogte, afmetingen van de ruimte, positie van de armatuur en reflectie van plafond, wanden en vloer.

4000K neutraal wit

Deze uitvoering heeft een kleurtemperatuur van 4000K. Dit wordt doorgaans omschreven als neutraal wit licht en wordt veel toegepast voor functionele verlichting van werk- en bedrijfsruimtes.

De HEXLINE 208x300cm bestaat ook in een 6500K-uitvoering. Beide uitvoeringen hebben volgens de fabrikant een vermogen van 216W en een lichtopbrengst van 21.600lm. Het verschil zit in de kleurtemperatuur.

Brede stralingshoek van 160°

De opgegeven stralingshoek bedraagt 160°. Het licht wordt daardoor over een zeer brede hoek verspreid. In combinatie met de verschillende lichtgevende profielen ontstaat een groot lichtgevend oppervlak aan het plafond.

24 modulaire LED-profielen van 44cm

Het systeem is opgebouwd uit 24 afzonderlijke LED-profielen. Ieder profiel heeft een lengte van 44cm. De profielen worden met dubbele en drievoudige connectoren aan elkaar gekoppeld om het volledige HEXLINE-patroon te vormen.

De behuizing van de profielen is gemaakt van polycarbonaat.

Wat zit er in de set?

Volgens de officiële productkaart bestaat de set uit:

• 24 LED-profielen van 44cm
• 9 drievoudige verbindingsstukken
• 11 dubbele verbindingsstukken
• 1+1 voedingskabels
• 30 kabelbinders
• 25 montageclips
• 25 schroeven
• 2 kabelmoeren

Afmetingen na montage

Het volledig opgebouwde systeem heeft een afmeting van ongeveer:

• Breedte: 208cm
• Lengte: 300cm

Controleer vóór bestelling of voldoende vrij plafondoppervlak beschikbaar is voor de volledige opstelling.

230V aansluiting

De Kobi HEXLINE werkt op 230V / 50Hz. De elektrische aansluiting dient volgens de fabrikant te worden uitgevoerd door een hiervoor gekwalificeerde specialist.

De aansluitklem wordt niet meegeleverd. Er moet een geschikte aansluitklem worden gekozen die past bij de doorsnede van de gebruikte aansluitdraden. De voedingsaansluiting is bruin = L en blauw = N.

IP20 - voor droge binnenruimtes

De armatuur heeft beschermingsgraad IP20. Dit betekent dat de HEXLINE geen bescherming tegen water biedt en bedoeld is voor geschikte droge binnenruimtes.

Voor een droge garage, bedrijfsruimte of technische ruimte kan IP20 passend zijn. Voor bijvoorbeeld wasruimtes of andere locaties waar vocht of water bij de verlichting kan komen, moet een armatuur met een daarvoor geschikte IP-classificatie worden gekozen.

Montage aan het plafond

De afzonderlijke LED-profielen worden met de meegeleverde dubbele en drievoudige connectoren samengebouwd. Met de montageclips en schroeven kan de samengestelde armatuur vervolgens aan het plafond worden bevestigd.

Tijdens de installatie moet de elektrische voeding zijn uitgeschakeld. De elektrische aansluiting moet worden uitgevoerd door een specialist met de juiste elektrische bevoegdheden.

Vervangbaarheid van LED-lichtbron en stuurapparatuur

De geïntegreerde LED-lichtbron is niet bedoeld om door de gebruiker zelf te worden vervangen. Volgens Kobi mag de LED-lichtbron uitsluitend door gekwalificeerd personeel van de Kobi-service worden vervangen.

Hetzelfde geldt voor de stuurapparatuur van de armatuur: ook deze mag volgens de fabrikant uitsluitend door gekwalificeerd personeel van de Kobi-service worden vervangen.

Levensduur en schakelingen

Voor de lichtbron wordt een opgegeven levensduur van 20.000 uur vermeld. Het opgegeven aantal aan/uit-schakelingen bedraagt 15.000.

De werktemperatuur van de armatuur loopt van -15°C tot +40°C.

Technische specificaties

Voor welke toepassing is deze HEXLINE geschikt?

De Kobi LED HEXLINE 208x300cm is vooral bedoeld voor situaties waarin veel functioneel licht gecombineerd moet worden met het herkenbare geometrische ontwerp van een hexagonverlichting.

Met 21.600lm is dit een krachtige armatuur, maar houd bij de keuze rekening met de Ra ≥70. De fabrikant positioneert deze uitvoering voor technische en decoratieve verlichting en voor circulatieruimtes. Wanneer natuurgetrouwe kleurweergave een belangrijk onderdeel van het werk is, adviseren wij een verlichtingssysteem met een hogere CRI/Ra-waarde.
