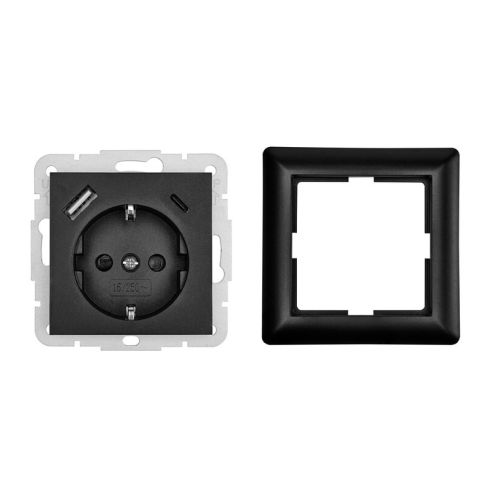

Deze LEDmaxx inbouw wandcontactdoos combineert een geaarde 230V-contactdoos met twee geïntegreerde USB-laadaansluitingen. Aan de voorzijde bevinden zich één USB-A-poort en één USB-C-poort. Hierdoor kunnen USB-apparaten rechtstreeks worden opgeladen zonder dat daarvoor een losse USB-netadapter in de contactdoos hoeft te worden geplaatst.

De gewone contactdoos blijft beschikbaar voor een apparaat met een 230V-stekker. De wandcontactdoos is belastbaar tot maximaal 16A en 3680 watt bij 230V AC. De USB-laadmodule levert 5V gelijkspanning met een gezamenlijke maximale uitgangsstroom van 3,5A en een maximaal gezamenlijk uitgangsvermogen van 17,5 watt.

Eén USB-A- en één USB-C-aansluiting

De wandcontactdoos heeft twee verschillende USB-aansluitingen:

• 1 USB-A-laadpoort voor kabels met een traditionele rechthoekige USB-A-stekker
• 1 USB-C-laadpoort voor kabels met een USB-C-stekker

De maximale waarde van 3,5A geldt voor de USB-laadmodule als geheel. Dit is dus geen afzonderlijke uitgangsstroom van 3,5A per USB-poort. Wanneer beide poorten gelijktijdig worden gebruikt, wordt het beschikbare laadvermogen tussen de aangesloten apparaten verdeeld.

De werkelijke laadstroom wordt mede bepaald door het aangesloten apparaat, de gebruikte laadkabel en het gelijktijdige gebruik van de andere USB-poort. Een apparaat neemt alleen de laadstroom af die het ondersteunt en nodig heeft.

USB-C zonder vermelde Power Delivery-ondersteuning

De USB-C-aansluiting beschrijft in dit geval de vorm van de connector. In de technische gegevens wordt een vaste USB-uitgang van 5V DC vermeld. Er wordt geen ondersteuning genoemd voor USB Power Delivery, Quick Charge of andere laadprotocollen met een verhoogde laadspanning.

De USB-C-poort kan daarom worden gebruikt voor apparaten die via 5V USB kunnen worden opgeladen. Voor apparaten die voor snel laden of voor normaal gebruik een specifiek USB Power Delivery-profiel nodig hebben, kan een afzonderlijke geschikte netadapter noodzakelijk blijven. Dit kan bijvoorbeeld gelden voor bepaalde laptops, tablets en andere apparaten met een hoog laadvermogen.

Gezamenlijk laadvermogen van 17,5 watt

De USB-laadmodule heeft een nominale uitgang van maximaal 5V DC, 3,5A en 17,5W. Wanneer de gezamenlijke vermogensvraag van de aangesloten apparaten de capaciteit van de USB-module overschrijdt, schakelt de beveiliging van de lader de USB-uitgang uit om de aangesloten apparatuur te beschermen.

De technische documentatie vermeldt bij volledige belasting een gemeten uitgangsstroom van ongeveer 3,4A en een effectieve uitgangsspanning van ongeveer 4,95V. Het daarbij gemeten uitgangsvermogen bedraagt ongeveer 16,83W. Deze meetwaarden vallen binnen de nominale maximale specificatie van 5V, 3,5A en 17,5W.

230V-contactdoos

Naast de USB-laadpoorten beschikt het product over een geaarde contactdoos voor normale elektrische apparaten. De contactdoos is geschikt voor maximaal 16A en 3680W bij 230V AC en 50/60Hz. De maximale belasting mag niet worden overschreden.

De USB-laadmodule is in de wandcontactdoos ingebouwd. Hierdoor blijft de 230V-aansluiting beschikbaar tijdens het opladen van een USB-apparaat. Dit kan praktisch zijn op plaatsen waar zowel een gewone contactdoos als vaste USB-laadaansluitingen gewenst zijn.

Inbouwmaat en afdekraam

De wandcontactdoos wordt geleverd met een afneembaar enkelvoudig afdekraam. De buitenmaat van het gemonteerde product bedraagt 80 x 80 mm. De totale diepte bedraagt ongeveer 44 mm en de vereiste inbouwdiepte is ongeveer 32 mm.

Volgens de montagehandleiding is het product bedoeld voor montage in een geschikte inbouw- of opbouwdoos met een diameter van ongeveer 55 mm. Bij het bepalen van de benodigde ruimte moet niet alleen naar de diepte van het mechanisme worden gekeken. Achter het mechanisme moet ook voldoende ruimte overblijven voor de bedrading, aansluitklemmen en buigradius van de installatiedraden.

Het afdekraam kan worden verwijderd. Het centrale gedeelte heeft een maatvoering die toepassing binnen bepaalde bestaande 55 x 55 mm-raamsystemen mogelijk kan maken. De daadwerkelijke passing is afhankelijk van het merk, de serie en eventueel benodigde adapters. Controleer daarom altijd de exacte maatvoering en compatibiliteit voordat het product in een bestaand schakelmateriaalprogramma wordt opgenomen.

Montage met frame of bevestigingsklauwen

Volgens de montagehandleiding kan de wandcontactdoos met het metalen montageraam of met de bevestigingsklauwen in een geschikte inbouwdoos worden gemonteerd. Wanneer het metalen montageraam wordt gebruikt, moeten de bevestigingsklauwen vóór montage worden verwijderd.

Na de elektrische aansluiting en bevestiging worden het afdekraam en de centrale afdekking gemonteerd. De centrale bevestigingsschroef moet voorzichtig worden vastgedraaid om beschadiging van de afdekking te voorkomen.

Elektrische aansluiting

Het product is bedoeld voor een vaste, geaarde aansluiting op de elektrische installatie. De aansluiting bestaat uit een faseaansluiting, nulaansluiting en beschermingsaarde:

• L: fasegeleider, doorgaans bruin, zwart of grijs
• N: nulleider, blauw
• PE: beschermingsleiding, groen-geel

De aansluitklemmen zijn geschikt voor installatiedraad met een doorsnede van 1,5 tot 2,5 mm². Een beschermingsleiding moet aanwezig en correct aangesloten zijn. Wanneer op de montageplaats geen beschermingsaarde aanwezig is, mag deze wandcontactdoos niet worden aangesloten.

Installatie door een elektricien

Deze wandcontactdoos wordt rechtstreeks op de vaste 230V-installatie aangesloten. Montage en elektrische aansluiting mogen daarom uitsluitend worden uitgevoerd door iemand met de vereiste elektrotechnische kennis en ervaring, met inachtneming van de geldende installatievoorschriften.

Voor aanvang van de werkzaamheden moet de betreffende groep volledig spanningsloos worden gemaakt. De voeding moet tegen onbedoeld opnieuw inschakelen worden beveiligd en de spanningsloosheid moet met geschikte meetapparatuur worden vastgesteld.

Een onjuiste aansluiting kan leiden tot een elektrische schok, kortsluiting, brand of beschadiging van het product en aangesloten apparatuur. Bij twijfel over de installatie, bedrading of aarding moet een erkend elektricien worden ingeschakeld.

Uitsluitend voor droge binnenruimten

De wandcontactdoos is uitsluitend bedoeld voor vaste montage en gebruik in gesloten, droge binnenruimten. Het product mag niet buitenshuis worden gebruikt en contact met vocht moet worden vermeden. In de montagehandleiding wordt gebruik in vochtige ruimten, zoals een badkamer, uitdrukkelijk afgeraden.

Het opgegeven bedrijfstemperatuurbereik loopt van -10 tot +40 °C bij niet-condenserende omstandigheden. Bescherm het product tegen vocht, condensatie, extreme temperaturen, direct zonlicht, sterke trillingen, brandbare gassen, dampen en oplosmiddelen.

Energieverbruik van de USB-module

De USB-laadmodule bevat elektronica die ook zonder aangesloten USB-apparaat een kleine hoeveelheid energie gebruikt. Het opgegeven nullastverbruik bedraagt 0,10 watt. Dit komt theoretisch overeen met ongeveer 0,88 kWh per jaar wanneer de wandcontactdoos continu op het elektriciteitsnet is aangesloten.

De gemiddelde actieve efficiëntie van de USB-voeding bedraagt 82,9%. Bij een lage belasting bedraagt de opgegeven efficiëntie 78,1%.

Toepassingen

De combinatie van een gewone contactdoos met twee USB-aansluitingen kan worden toegepast op plaatsen waar regelmatig telefoons, tablets, e-readers, hoofdtelefoons, camera's of andere apparaten met een 5V USB-aansluiting worden opgeladen.

• Woonkamers en slaapkamers
• Thuiswerkplekken en kantoren
• Keukens, voor zover de plaats droog en installatietechnisch geschikt is
• Hotels en gastenverblijven
• Vergader- en wachtruimten
• Horecaruimten
• Balies en recepties

De USB-aansluitingen zijn uitsluitend bedoeld voor het voeden en opladen van geschikte USB-apparaten. Ze dienen niet als data-aansluiting tussen apparaten of als netwerkverbinding.

Technische gegevens

• Type product: geaarde inbouw wandcontactdoos met USB-lader
• USB-aansluitingen: 1 USB-A en 1 USB-C
• USB-uitgangsspanning: 5V DC
• Maximale gezamenlijke USB-uitgangsstroom: 3,5A
• Maximaal gezamenlijk USB-uitgangsvermogen: 17,5W
• Ondersteuning voor USB Power Delivery: niet vermeld
• Ondersteuning voor Quick Charge: niet vermeld
• Bedrijfsspanning: maximaal 250V AC
• Frequentie: 50/60Hz
• Belastbaarheid contactdoos: maximaal 16A
• Maximaal vermogen contactdoos: 3680W bij 230V AC
• Gemiddelde actieve efficiëntie USB-voeding: 82,9%
• Efficiëntie bij lage belasting: 78,1%
• Nullastverbruik USB-voeding: 0,10W
• Geschikte draaddoorsnede: 1,5-2,5 mm²
• Bedrijfstemperatuur: -10 tot +40 °C
• Gebruiksomgeving: droge binnenruimte, niet condenserend

Afmetingen

• Breedte: 80 mm
• Hoogte: 80 mm
• Totale diepte: ongeveer 44 mm
• Inbouwdiepte: ongeveer 32 mm
• Geschikte inbouw- of opbouwdoos: diameter ongeveer 55 mm
• Buitenmaat afdekraam: 80 x 80 mm

Leveringsomvang

• Wandcontactdoos met USB-A- en USB-C-laadpoort
• Enkelvoudig afdekraam in bijpassende kleur
• Drie bevestigingsschroeven
• Montage- en gebruikshandleiding

Veiligheid en onderhoud

• Laat de vaste elektrische aansluiting uitvoeren door een deskundige.
• Gebruik het product uitsluitend met een correct aangesloten beschermingsaarde.
• Gebruik het product niet wanneer het zichtbaar beschadigd is of niet correct functioneert.
• Gebruik het product niet buitenshuis of in een vochtige omgeving.
• Overschrijd de maximale belasting van 16A en 3680W niet.
• Overschrijd het gezamenlijke USB-uitgangsvermogen van 17,5W niet.
• Open, wijzig of repareer het product niet zelf.
• Reinig de buitenzijde uitsluitend met een droge doek.
• Gebruik geen vloeibare reinigingsmiddelen of reinigingssprays.
• Lever het product na afdanking in als elektrisch afval en niet als huishoudelijk afval.
